Трансформаторы напряжения НАМИТ 6-10(6) УЗ

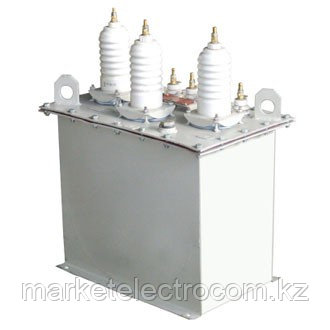

Трехфазный трансформатор напряжения масляный типа НАМИТ

Трехфазный трансформатор напряжения масляный типа НАМИТ, предназначен для питания электроизмерительных приборов, цепей защиты, автоматики и сигнализации в электросетях 6 и 10 кВ с изолированной или заземленной через дугогасящий реактор нейтралью, используются для комплектации распределительных устройств промышленных предприятий. Трансформатор соответствует требованиям ГОСТ 1983-2001.

Условия эксплуатации

Трансформаторы предназначены для эксплуатации в районах с умеренным, холодном и тропическом климате, при: - не взрывоопасной и химически активной среде.
высота установки над уровнем моря – не более 1000 м.
Трансформатор не рассчитан для работы в условиях;
тряски, вибрации, ударов.
Режим работы – длительный.
Температура окружающего воздуха -45˚С до +40˚С для У3.
Температура окружающего воздуха -60˚С до +40˚С для УХЛ.
Температура окружающего воздуха -10˚С до +50˚С для Т3.
Относительная влажность воздуха – не более 80% при +25˚С.

Структура условного обозначения

Н - трансформатор напряжения.
А - антирезонансный.
М - охлаждение масляное с естественной циркуляцией воздуха и масла.
ИТ - измерительный трансформатор.
Х - номинальная мощность, кВА.
10(6) - номинальное напряжение обмотки ВН, кВ.
У 3(УХЛ, Т3) – климатическое исполнение и категория размещения по ГОСТ 15150

Технические характеристики

Номинальные напряжения обмоток;
ВН-10 (6) кВ.
НН – 0,1кВ.
Частота тока - 50Гц.
Число фаз – 3
Схема и группа соединения – У/Уn-0.

Конструкция трансформаторов

Баки трансформаторов сварные. Подъем трансформатора в сборе осуществляется за скобы, расположенные на крышке трансформатора. Внизу расположены пробка для спуска масла, пробка для заливки масла и взятия пробы масла, болт заземления. На крышке бака имеется вводы ВН, НН, пробка для доливки масла. Трансформатор содержит соединенные конструктивно два трехобмоточных трансформатора с магнитопроводами броневого типа, пара первичных обмоток, одна из которых предназначена для включения на линейные напряжения между фазами контролируемой сети по схеме открытого треугольника, а первичная обмотка другого трансформатора включается на фазное напряжение между общей для обмоток первого трансформатора фазной сети и землей. Магнитопровод трансформатора, включаемого на линейные напряжения, собран из пластин электротехнической стали, а второго трансформатора – из пластин конструкционной стали.

- Активная часть состоит из магнитопровода, обмоток, отводов ВН и НН. Обмотки трансформаторов из медных проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые. Трансформаторы обладают устойчивостью к явлениям феррорезонанса и к неограниченным по длительности однофазным замыканиям сети на землю.

Сборка

Окончательная сборка выполняется тщательно и точно согласно КД. Обмотки устанавливаются, и крепятся на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора, проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов.

Окончательная сборка

После тщательной сушки и проверки моментов затяжки болтовых соединений активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом. На этапе окончательного монтажа, трансформатор комплектуется заказанными аксессуарами.

Испытания

Все трансформаторы подвергаются типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.
